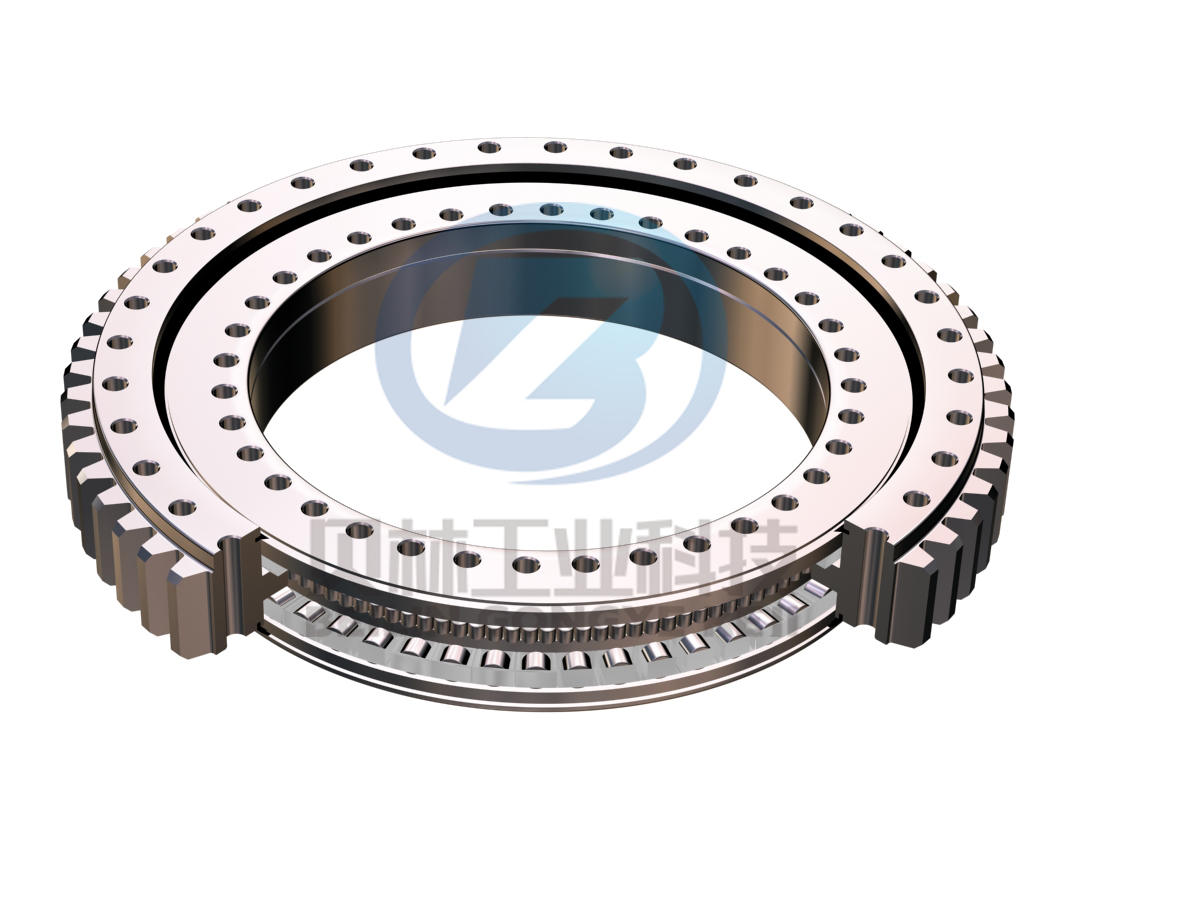

三排滾子型轉盤軸承有三個套圈,上下及徑向滾道各自分開,能夠同時承受軸向、徑向綜合負荷,是轉盤軸承產品中承載能力***大的一種,軸、徑向尺寸都較大,結構牢固,根據客戶使用場合的不同可以分別選擇帶有內齒或外齒的齒圈,安裝和使用方便。特別適用于要求較大直徑的重型機械,如斗輪式挖掘機、輪式起重機、船用起重機、港口起重機、鋼包回轉臺及大噸位汽車起重機等機械上。

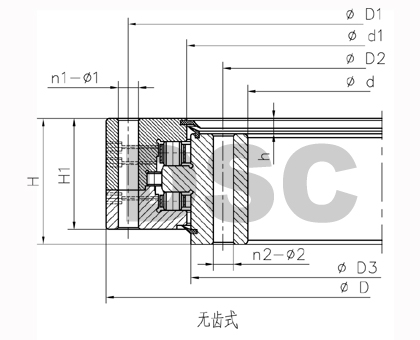

軸承型號 Designation | 外 形 尺 寸 Dimensions | 安 裝 孔 尺 寸 Mounting Hole Size | 齒 輪 參 數 Gear Data | 額 定 負 荷 Basic Load ratings | 重量 Weight | ||||||||||||
D | d | H | D1 | D2 | n | φ | m | Da | Z | da | Z | b | x | Coa (10kN) | Cor (10kN) | kg | |
130.25.500 | 634 | 366 | 148 | 598 | 402 | 24 | 18 | — | — | — | — | — | — | — | 275 | 35.5 | 224 |
130.25.560 | 694 | 426 | 148 | 658 | 462 | 24 | 18 | — | — | — | — | — | — | — | 308 | 39.9 | 240 |
130.25.630 | 764 | 496 | 148 | 728 | 532 | 28 | 18 | — | — | — | — | — | — | — | 345 | 45.1 | 270 |
130.25.710 | 844 | 576 | 148 | 808 | 612 | 28 | 18 | — | — | — | — | — | — | — | 388 | 51.7 | 300 |
130.32.800 | 964 | 636 | 182 | 920 | 680 | 36 | 22 | — | — | — | — | — | — | — | 549 | 71.2 | 500 |
130.32.900 | 1064 | 736 | 182 | 1020 | 780 | 36 | 22 | — | — | — | — | — | — | — | 619 | 80.8 | 600 |
130.32.1000 | 1164 | 836 | 182 | 1120 | 880 | 40 | 22 | — | — | — | — | — | — | — | 689 | 90.3 | 680 |
130.32.1120 | 1284 | 956 | 182 | 1240 | 1000 | 40 | 22 | — | — | — | — | — | — | — | 768 | 102 | 820 |
130.40.1250 | 1445 | 1055 | 220 | 1393 | 1107 | 45 | 26 | — | — | — | — | — | — | — | 1110 | 146 | 1200 |
130.40.1400 | 1595 | 1205 | 220 | 1543 | 1257 | 45 | 26 | — | — | — | — | — | — | — | 1240 | 165 | 1300 |
130.40.1600 | 1795 | 1405 | 220 | 1743 | 1457 | 48 | 26 | — | — | — | — | — | — | — | 1420 | 190 | 1520 |
130.40.1800 | 1995 | 1605 | 220 | 1943 | 1657 | 48 | 26 | — | — | — | — | — | — | — | 1590 | 215 | 1750 |
130.45.2000 | 2195 | 1816 | 150 | 2127 | 1885 | 60 | 33 | — | — | — | — | — | — | — | 1690 | 66.3 | 1120 |
130.45.2240 | 2461 | 2019 | 231 | 2395 | 2085 | 60 | 33 | — | — | — | — | — | — | — | 2310 | 268 | 2700 |
130.45.2500 | 2721 | 2279 | 231 | 2655 | 2345 | 72 | 33 | — | — | — | — | — | — | — | 2580 | 302 | 3000 |
130.45.2800 | 3021 | 2579 | 231 | 2955 | 2645 | 72 | 33 | — | — | — | — | — | — | — | 2880 | 339 | 3400 |
130.50.3150 | 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 | — | — | — | — | — | — | — | 3590 | 381 | 5000 |
130.50.3550 | 3832 | 3268 | 270 | 3742 | 3358 | 72 | 45 | — | — | — | — | — | — | — | 4040 | 431 | 5600 |
130.50.4000 | 4280 | 3718 | 270 | 4192 | 3808 | 80 | 45 | — | — | — | — | — | — | — | 4560 | 487 | 6400 |
130.50.4500 | 4782 | 4218 | 270 | 4692 | 4308 | 80 | 45 | — | — | — | — | — | — | — | 5445 | 580 | 6942 |
