產品展示圓錐滾子軸承為分離型軸承、帶滾子和保持架的內圈構成內組件,能與外圈分開安裝。軸承內、外圈具有錐形滾道,滾道之間裝有錐形滾子。圓錐滾子軸承主要用于承受以徑向負荷為主的徑向、軸向聯合負荷。軸承的軸向承載能力由接觸角α即外圈滾道角度決定,α越大,軸向承載能力越大。

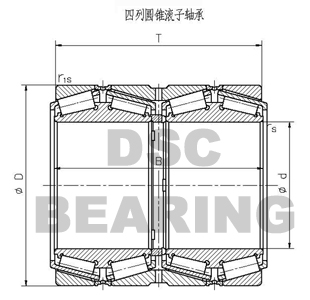

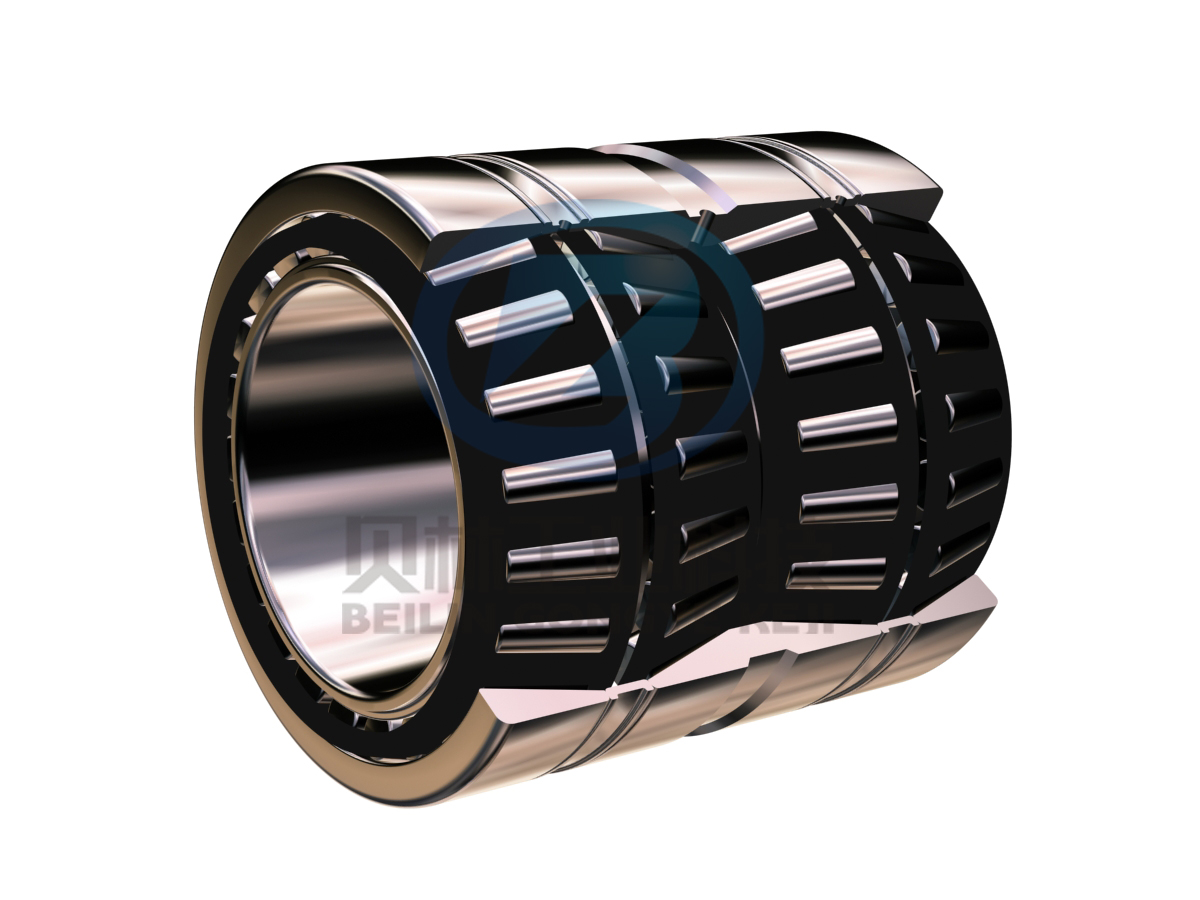

四列圓錐滾子軸承:此種軸承的性能與雙列圓錐滾子軸承基本相同,但比雙列圓錐滾子軸承承受的載荷更大,極限轉速稍低,主要用于重型機械,如軋鋼機等。
圓錐滾子軸承多采用鋼板沖壓保持架,但可根據用戶的需要及特大型軸承則采用滾子有支柱孔的支柱焊接結構的保持架。為了防止軸承在高速運轉時因離心力的作用在滾子與滾道間產生有害的滑移現象,軸承必須承受一定的小徑向負荷,其值可向本司技術部門咨詢。
軸承型號 Designation | 外 形 尺 寸 Dimensions(mm) | 額定負荷 Basic Load ratings (KN) | 極限轉速 Limiting Speed r/min | 重量 Weight kg | ||||||||
New | Old | d | D | B | T | rsmin | r1smin | Cr | Cor | Grease | Oil |
382952 | 2077952 | 260 | 360 | 265 | 265 | 3 | 2.5 | 1920 | 4590 | 450 | 560 | 76.3 |
382052 | 2077152 | 260 | 400 | 345 | 345 | 5 | 4 | 3750 | 7950 | 430 | 530 | 153 |
381156 | 1077756 | 280 | 460 | 324 | 324 | 5 | 4 | 4100 | 7850 | 360 | 450 | 200 |
382960 | 2077960 | 300 | 420 | 300 | 300 | 4 | 3 | 2253 | 4702 | 380 | 480 | 130 |
382060 | 2077160 | 300 | 460 | 390 | 390 | 5 | 4 | 3234 | 6832 | 360 | 450 | 238 |
381160 | 1077760 | 300 | 500 | 370 | 370 | 5 | 4 | 3654 | 6776 | 340 | 430 | 285 |
382064/YB2 | 2077164 | 320 | 480 | 380 | 380 | 5 | 4 | 3234 | 8296 | 340 | 430 | 234 |
382968 | 2077968 | 340 | 460 | 310 | 310 | 4 | 3 | 2478 | 5782 | 340 | 430 | 145 |
380068 | 77168 | 340 | 520 | 325 | 325 | 5 | 4 | 2898 | 5872 | 320 | 400 | 234 |
381168 | 1077768 | 340 | 580 | 425 | 425 | 5 | 4 | 4236 | 8450 | 280 | 360 | 441 |
380072 | 77172 | 360 | 540 | 325 | 325 | 5 | 4 | 3388 | 6524 | 300 | 380 | 248 |
380076 | 77176 | 380 | 560 | 325 | 325 | 5 | 4 | 3066 | 5754 | 280 | 380 | 281 |
381176 | 1077776 | 380 | 620 | 420 | 420 | 5 | 4 | 5082 | 9604 | 240 | 360 | 519 |
380080 | 77180 | 400 | 600 | 356 | 356 | 5 | 4 | 2618 | 6762 | 240 | 320 | 317 |
380084 | 77184 | 420 | 620 | 356 | 356 | 5 | 4 | 3948 | 7616 | 220 | 300 | 358 |
381184 | 1077784 | 420 | 700 | 480 | 480 | 6 | 5 | 7308 | 12360 | 190 | 260 | 760 |
380088 | 77188 | 440 | 650 | 376 | 376 | 6 | 5 | 4326 | 9072 | 200 | 280 | 401 |
381992 | 1077992 | 460 | 620 | 310 | 310 | 4 | 3 | 3402 | 7350 | 200 | 280 | 173 |
380092 | 77192 | 460 | 680 | 410 | 410 | 6 | 5 | 5665 | 11235 | 180 | 240 | 476 |
381996 | 1077996 | 480 | 650 | 338 | 338 | 5 | 4 | 3390 | 10500 | 190 | 260 | 301 |
380096 | 77196 | 480 | 700 | 420 | 420 | 6 | 5 | 5922 | 12600 | 170 | 220 | 547 |
3800/500 | 771/500 | 500 | 720 | 420 | 420 | 6 | 5 | 5950 | 12768 | 160 | 200 | 565 |
3800/530 | 771/530 | 530 | 780 | 450 | 450 | 6 | 5 | 7602 | 15960 | 140 | 180 | 744 |
3811/530 | 10777/530 | 530 | 870 | 590 | 590 | 7.5 | 6 | 10038 | 20300 | 120 | 160 | 1422 |
3819/560 | 10779/560 | 560 | 750 | 368 | 368 | 5 | 4 | 4424 | 10374 | 140 | 180 | 456 |
3811/560 | 10777/560 | 560 | 920 | 620 | 620 | 7.5 | 6 | 12138 | 20300 | 100 | 140 | 1635 |
3819/600 | 10779/600 | 600 | 800 | 380 | 380 | 5 | 4 | 4728 | 11652 | 120 | 160 | 536 |
3800/600 | 771/600 | 600 | 870 | 480 | 480 | 6 | 5 | 7212 | 15960 | 100 | 140 | 995 |
3811/600 | 10777/600 | 600 | 980 | 650 | 650 | 7.5 | 6 | 11808 | 24480 | 90 | 120 | 1970 |
3819/630 | 10779/630 | 630 | 850 | 418 | 418 | 6 | 5 | 7472 | 17600 | 100 | 140 | 720 |
3800/630 | 771/630 | 630 | 920 | 515 | 515 | 7.5 | 6 | 9975 | 20860 | 95 | 130 | 1158 |
3811/630 | 10777/630 | 630 | 1030 | 670 | 670 | 7.5 | 6 | 10755 | 31080 | 85 | 110 | 2170 |
3819/670 | 10779/670 | 670 | 900 | 412 | 412 | 6 | 5 | 7545 | 17360 | 95 | 130 | 959 |
3811/670 | 10777/670 | 670 | 1090 | 710 | 710 | 7.5 | 6 | 15700 | 39900 | 75 | 95 | 2665 |
3800/710 | 771/710 | 710 | 1030 | 555 | 555 | 7.5 | 6 | 9828 | 22560 | 75 | 95 | 1568 |
3811/710 | 10777/710 | 710 | 1150 | 750 | 750 | 9.5 | 8 | 15840 | 33960 | 67 | 85 | 3227 |
3800/750 | 771/750 | 750 | 1090 | 605 | 605 | 7.5 | 6 | 11580 | 26760 | 70 | 90 | 1880 |
3811/750 | 10777/750 | 750 | 1220 | 840 | 840 | 9.5 | 8 | 18590 | 41470 | 48 | 80 | 3994 |
3820/950 | 20771/950 | 950 | 1360 | 880 | 880 | 7.5 | 6 | 17000 | 44200 | 48 | 80 | 4087 |
3820/1060 | 20771/1060 | 1060 | 1500 | 1000 | 1000 | 9.5 | 8 | 21300 | 56300 | 48 | 80 | 5698 |
